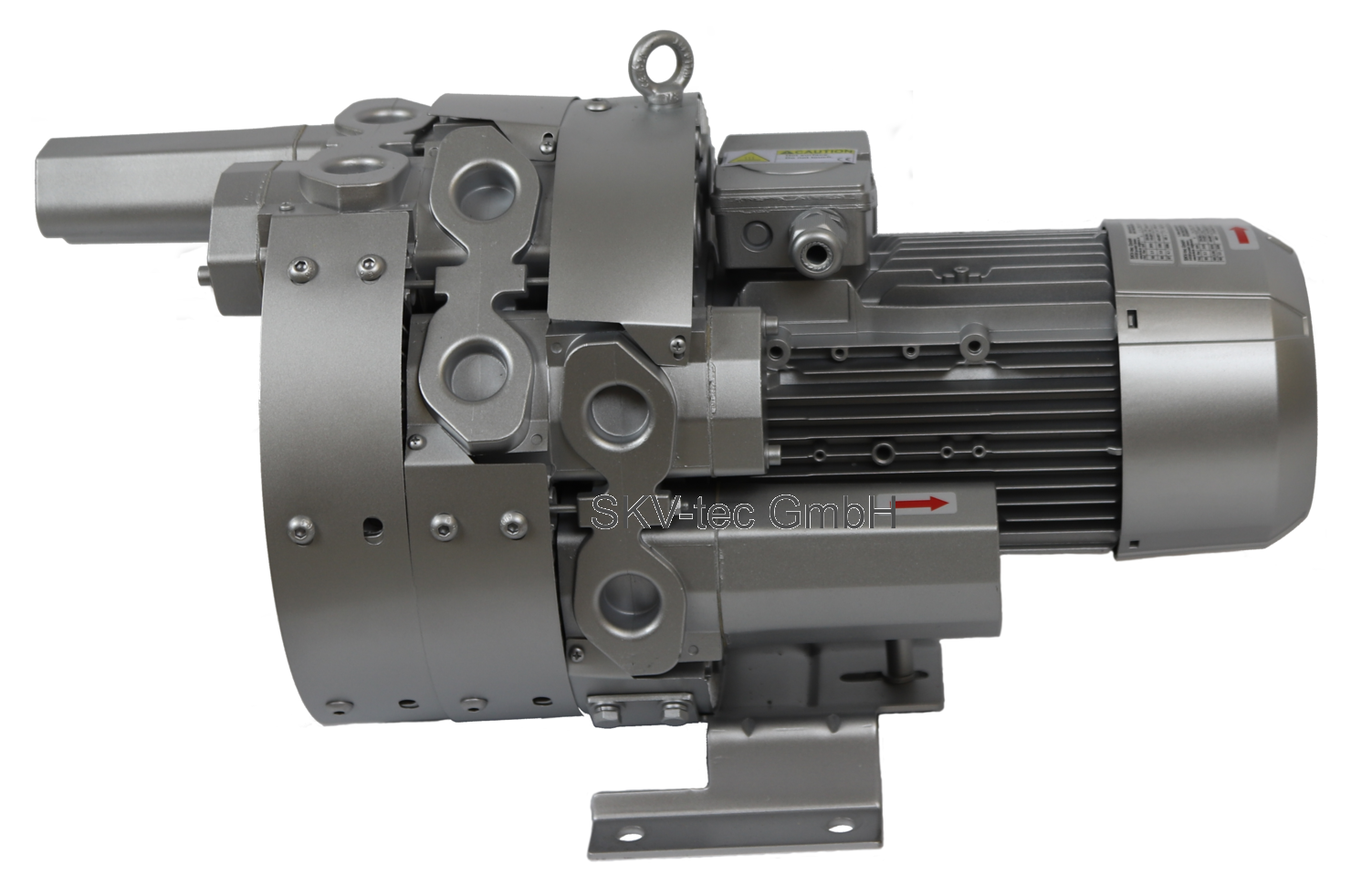

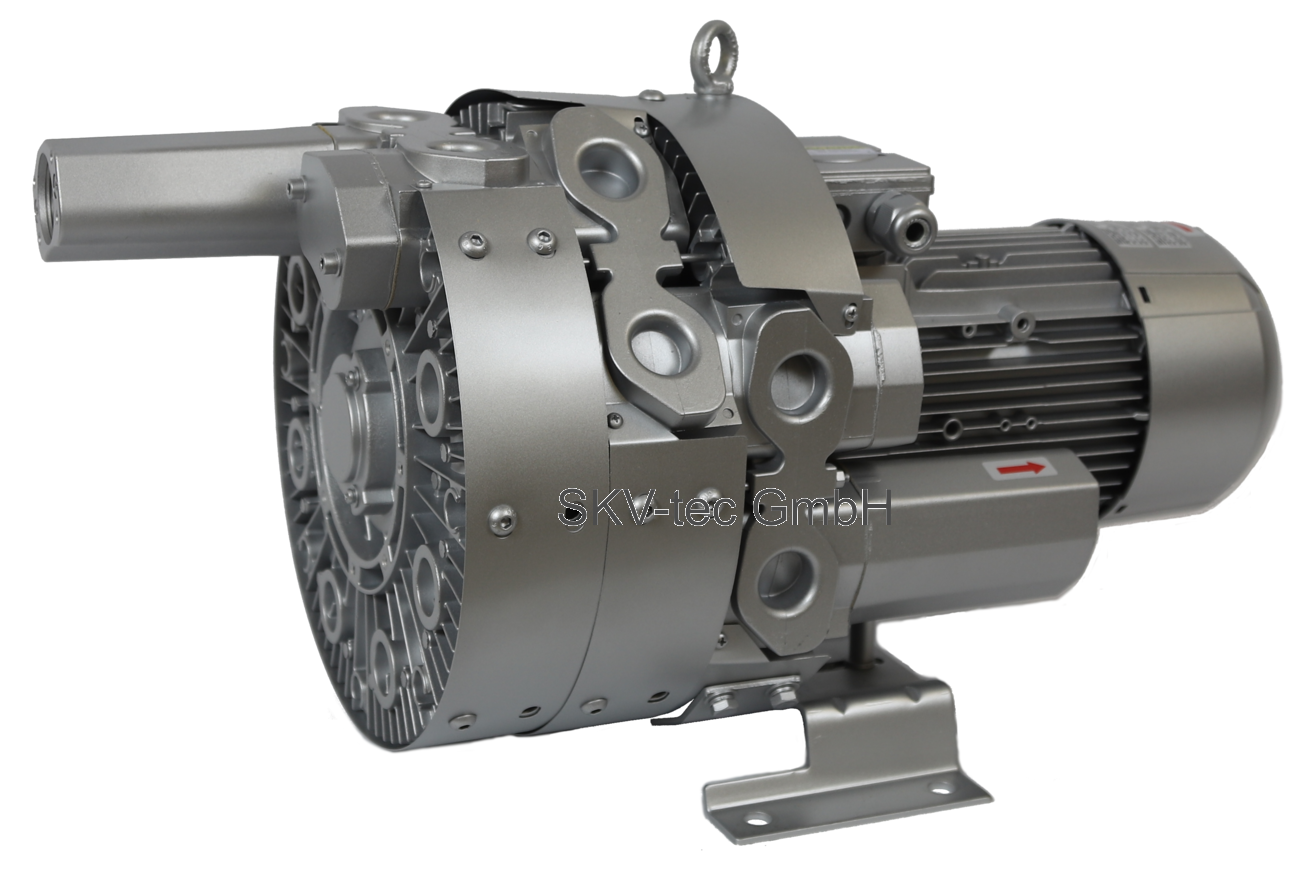

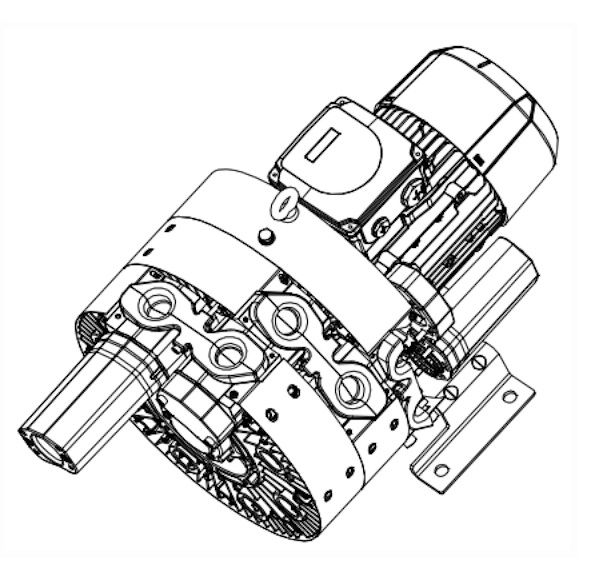

SKV (HT) met 65 m³/h

Uw eigen typeplaatje voor zijkanaalventilatoren en draaischuifvacuümpompen De volgende opties zijn mogelijk: - Invoer van uw bedrijfsgegevens - Specificatie van uw eigen modelaanduiding op aanvraag - Neutrale (gepersonaliseerde) gebruiksaanwijzing op aanvraag - Neutrale verpakking en verzending met uw leveringsbon (in kleur gedrukt op DIN A4-papier) Let op: voor het maken van dit typeplaatje hebben we de volgende volmacht nodig!

Aanzuigfilter (met metalen kap) G 1¼" voor zijkanaalventilatoren geschikt voor zijkanaalventilatoren in drukbedrijf Functie: De zijkanaalventilatoren werken met zeer kleine spleten voor de compressie, daarom is het gebruik van een filter verplicht. technische specificatie: Luchtvolume: 85 m³/h geschikt voor: SKV-NS-80 / SKV-NS-95SKV-ND-88 / SKV-ND-120SKV-HS-47 / SKV-HS-66SKV-HD-47 / SKV-HD-66 Let op: veilige montage van het zuigfilter aan de SKV alleen met 90° bogen mogelijk!

Functie: Slang-adapter voor zijkanaalventilatoren met G 1¼" aansluitschroefdraad Technische specificaties: Slangendiameter: 32 mm 38 mm 40 mm 50 mm 60 mm Verbindingsdimensie:(deels met reductie) 1" → 1¼" 1¼" 1¼" 1¼" 1¼" Materiaal: PVC-U Al PVC-U PVC-U PVC-U geschikt voor: SKV-NS-55 tot SKV-NS-95SKV-ND-88 tot SKV-ND-120SKV-HS-47 tot SKV-HS-165SKV-HD-47 tot SKV-HD-165SKV-HT-120 en SKV-HT-170

PUR - luchtslang met diameter 32 mm - 115 mm geschikt voor: zijkanaalventilator in vacuüm- en drukbedrijf Functie: De PUR-slangen met spiraalversterking zijn geschikt voor vele toepassingen, omdat ze druk- en vacuümbestendig zijn.Deze kwaliteit wordt bijvoorbeeld ook gebruikt voor het transport van plastic granulaten. technische gegevens: Type: hoogwaardige PUR-slang met spiraalvormige versterking Eigenschappen: binnenzijde relatief glad, buitenzijde gegolfdflexibelvlamwerend (DIN 4102 B1)Temperatur: -40°C bis +90°Cantistatisch < 10⁹ Ohmzeer slijtvastFarbe: doorschijnend Slangmaten: DN: 32 / 38 / 40 / 45 / 50 / 60 / 80 / 100 / 115 mm

geschikt voor: zijkanaalventilator met G 1¼" aansluiting schroefdraad functie: Voor de installatie van een veiligheidsventiel (druk of vacuüm) is een T-stuk nodig. Een dubbele nippel is voorzien voor directe montage op de zijkanaalventilator. technische specificatie: Verbindingen: 1x Externe draad 1¼" aansluiting op zijkanaalventilator (d.m.v. dubbele nippel)1x Binnendraad 1¼" aansluiting van het veiligheidsventiel1x Binnendraad 1¼" aansluiting van de druk-/vacuümtoepassing Materiaal: Gegalvaniseerd smeedbaar gietijzer (T-verbinding) / PVC-U (dubbele nippel) geschikt voor: SKV-NS-50 / SKV-NS-70 / SKV-NS-80 / SKV-NS-95SKV-ND-88 / SKV-ND-120alle SKV-HS (-47 tot -165)alle SKV-HD (-47 tot -165)SKV-HT-120

Extra geluiddemper voor zijkanaalcompressor met G 1¼" aansluitschroefdraad geschikt voor: Zijkanaalventilator in druk- en vacuümbedrijf Functie: De zijkanaalventilatoren zijn uitgerust met geluiddempers aan zowel de afvoer- als de zuigpoort. De bijbehorende geluidsdrukniveaus van de respectievelijke modellen kunnen uit de datasheets worden gehaald. Afhankelijk van de configuratie kunnen echter verdere geluidsisolerende maatregelen nodig zijn. Onze extra dempers kunnen eenvoudig in serie worden geschakeld met de fabrieksdempers, de installatie is mogelijk via de fabrieksschroefdraadflenzen. Afhankelijk van de configuratie kan het geluidsdrukniveau worden verlaagd met ~ 3dB(A) met de korte extra geluiddempers en met ~ 5dB(A) met de langere. technische gegevens: Uitvoering: Aansluiting G 1¼" (aan beide zijden) Afmetingen (diameter C / lengte A): 70 mm / 210 mm of 420 mm geschikt voor: SKV-NS-80 / SKV-NS-95SKV-ND-88 / SKV-ND-120alle SKV-HS / -HD / -HT

In-line filter voor zijkanaalventilatoren en schottenvacuümpompen met schroefdraadaansluiting G 1½" geschikt voor Zijkanaalventilatoren en draaischuifvacuümpompen in vacuümbedrijf Functie: Het gebruik van een filter ter bescherming van de zijkanaalventilatoren en de schottenvacuümpompen is verplicht. De pompen werken met zeer kleine spleten voor de compressie, zodat doordringend vuil het apparaat zou beschadigen. In het geval van draaischuifvacuümpompen zou dit ook leiden tot verontreiniging van de bedrijfsvloeistoffen. Technische specificaties: Luchtvolume: 192 m³/h geschikt voor: G 1 1/4": SKV-NS-95 / SKV-ND-120SKV-HS-120 / SKV-HS-165SKV-HD-120 / SKV-HD-165SKV-HT-120 / SKV-HT-170 G 1 1/2": SKV-NS-145 / SKV-ND-150 Let op: de doorloopfilters worden standaard zonder opzetstukken geleverd!

Veiligheidsklep RV125 voor zijkanaalventilatoren met G 1¼" aansluitschroefdraad geschikt voor: zijkanaalventilator in druk- of vacuümbedrijf Functie: De zijkanaalcompressoren worden gekoeld door de externe motorventilator en door de lucht die in het zijkanaal moet worden getransporteerd. Daarom is een veilige en correcte werking alleen mogelijk als gewaarborgd is dat de zijkanaalcompressor onder het maximaal toelaatbare drukverschil werkt. Het gebruik van een veiligheidsventiel zorgt ervoor dat er vanaf een instelbaar drukverschil altijd voldoende luchtvolume beschikbaar is om het apparaat te koelen. technische gegevens: Uitvoering: Druk of vacuüm instelbaar via veervoorspanning(niet vooraf ingesteld!) Toepassing: om een maximale druk of vacuüm te beperken Veer: V2 Materiaal van de kast: Aluminium Opties: - zonder zuigfilter: drukwerking (beperkt, ook mogelijk in vacuümwerking)- met zuigfilter: vacuümwerking geschikt voor: SKV-HD-120 (4,0 kW)SKV-HT-120   Installatie-instructies   Let op: de juiste T-stukken voor de installatie bestellen Het drukbereik kan variëren afhankelijk van het gebruikte SKV-model en de bedrijfsmodus!
