Filtercontrole

drukschakelaar voor filterbewaking

Drukschakelaars worden meestal gebruikt voor eenvoudige filterbewaking. De volgende drukschakelaars zijn geschikt voor zowel doorstroom- als inlaatfilters. Bij inlaatfilters wordt het drukverschil ten opzichte van de omgevingsdruk geregeld, bij doorstroomfilters het drukverschil voor en na het filterelement. De twee geselecteerde drukschakelaarmodellen beschikken over een instelmogelijkheid voor de schakeldruk. Voor grotere afnamehoeveelheden zijn beide drukschakelaars ook in voorgeprogrammeerde uitvoering leverbaar. Verder zijn beide drukschakelaars voorzien van twee 4 mm slangaansluitingen voor de druk- en vacuümzijde van het membraan.

Druckschalter bieten gegenüber Druckmessgeräten den Vorteil der potentiell deutlich einfacheren Signalauswertung und daher einfachen Integration zusätzlicher Funktionen in eine Anlage. Neben der Filterüberwachung können Druckschalter auch in Anlagen des Maschinenbaus zur Überwachung der Funktion des Verdichters selbst eingesetzt werden, etwa auch als Überwachung für korrekte Drehrichtung.

Informatie over vele andere drukschakelaars die wij op voorraad hebben, is op aanvraag verkrijgbaar of te vinden in onze vakwinkel op www.druckschalter.shop

PSW-A6

Als Druckschalter, Vakuumdruckschalter oder Differenzdruckschalter einsetzbar Schaltpunkt: Druck: 5 - 800 mbar Vakuum: 10 - 800 mbar Elektrische Bauweise: Öffner, Schließer Oberer Anschluss kann verdreht geliefert werden Dieser Druckschalter wird üblicherweise als Differenzdruckschalter verwendet, kann aber auch als Druck- oder Vakuumdruckschalter eingesetzt werden.Der Schalter ist für den Einsatz auf Leiterplatten optimiert. Daher sind als elektrische Anschlüsse zwei 1,0mm Pins vorhanden. Außerdem ist die obere Hälfte des Druckschalters verdreht lieferbar, das heisst die beiden Anschlüsse an das Drucksystem können in verschiedene Richtungen zeigen. Die geringe Toleranz von ±5% (Schließer) über einen weiten Bereich und geringe Hysterese zeichnen ebenfalls dieses Modell aus. Der Druckschaltpunkt ist vom Benutzer über die Stellschraube änderbar. Der Schalter ist als Öffner oder Schließer, die Kontakte mit Gold- oder Silberbeschichtung, lieferbar. Der komplette Druckbereich kann nicht von einem einzelnen Modell abgedeckt werden, für verschiedene Bereiche werden unterschiedliche Federn verbaut. Achtung: Das Modell besitzt aufgrund der kleinen Baugröße nur geringe Federwege. Bitte fragen Sie im Zweifelsfall nach, ob ein bestimmter Druck mit einem bestimmten Modell eingestellt werden kann.

€ 12,25*

Details

PSW-A3

Gemakkelijk instelbare druk- en verschildrukschakelaar door draaiknop.Elektrische uitvoering als wisselschakelaarVoor lucht en andere niet-ontvlambare, niet-agressieve gassenLeveringsomvang: incl. 2 kunststof meetlansenDoor een groot aantal varianten 0,2 mbar - 50 mbar als drukschakelaar Model Drukbereik Differentiële druk PSW-A3-02 0,2 ~ 2 mbar 0,1 mbar PSW-A3-03 0,3 ~ 3 mbar 0,1 mbar PSW-A3-04 0,4 ~ 4 mbar 0,2 mbar PSW-A3-05 0,5 ~ 5 mbar 0,2 mbar PSW-A3-10 2 ~ 10 mbar 1 mbar PSW-A3-25 5 ~ 25 mbar 1,5 mbar PSW-A3-50 10 ~ 50 mbar 2,5 mbar Deze drukschakelaar is uitgerust met een draaiknop voor het eenvoudig instellen van het schakelpunt. Deze knop is beschermd onder het doorzichtige plastic deksel van de drukschakelaar wanneer deze in werking is en het ingestelde schakelpunt kan nog steeds worden afgelezen. Dit bespaart werk en tijd, vooral bij meermalig gebruik in identieke systemen. Het meegeleverde kunststof deksel van de drukschakelaar biedt IP54 bescherming. De schakelaar wordt gewoonlijk gebruikt om de luchtstroom in ventilatiesystemen en warmtewisselaars te controleren. De eenheid wordt geleverd als een omschakelaar. Bovendien biedt het toestel de mogelijkheid om differentiële druk te meten. De montage van het toestel wordt mogelijk gemaakt door de boorgaten in de voeten.

€ 26,97*

Details

PSW-A6V

Als Vakuumdruckschalter einsetzbar Schaltpunkt: Vakuum: 10 - 800 mbar Elektrische Bauweise: Öffner Diese Variante des bekannten PSW-A6 ist als reiner Vakuumschalter ausgeführt. Es ist nur ein Luftanschluss, für die Vakuumseite verfügbar. Elektrisch ist dieser Druckschalter die umgekehrte Variante des PSW-A6. Da die Kontakte auf der anderen Seite sind, ist dieser Schalter nur als Öffner verfügbar. Der Schalter ist für den Einsatz auf Leiterplatten optimiert. Daher sind als elektrische Anschlüsse zwei 1,0mm Pins vorhanden. Die geringe Toleranz von ±5% über einen weiten Bereich und geringe Hysterese zeichnen ebenfalls dieses Modell aus. Der Druckschaltpunkt ist vom Benutzer über die Stellschraube änderbar. Die gegenseitige Position der Schraube im Verhältnis zu den Pins erleichtert den Anbau auf die Leiterplatte. Der Schalter ist als Öffner, die Kontakte mit Gold- oder Silberbeschichtung, lieferbar. Der komplette Druckbereich kann nicht von einem einzelnen Modell abgedeckt werden, für verschiedene Bereiche werden unterschiedliche Federn verbaut. Achtung: Das Modell besitzt aufgrund der kleinen Baugröße nur geringe Federwege. Bitte fragen Sie im Zweifelsfall nach, ob ein bestimmter Druck mit einem bestimmten Modell eingestellt werden kann.Ein gewünschter Schaltpunkt ist erst ab einer Bestellmenge von 50 Stück möglich.

€ 12,25*

Details

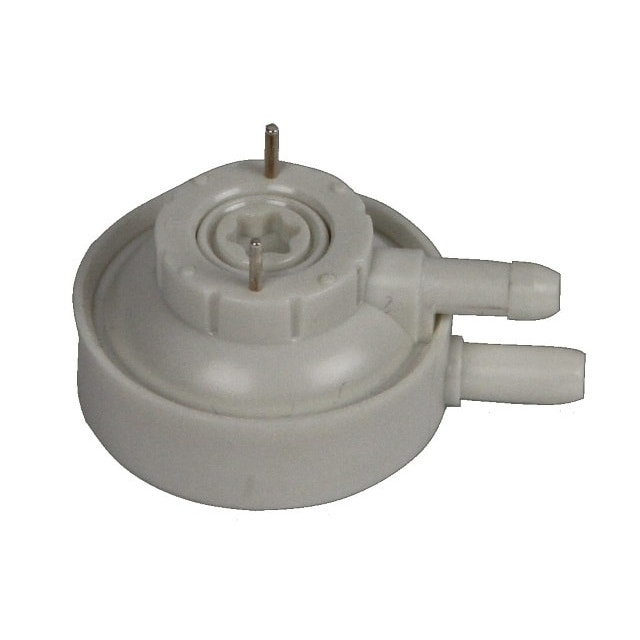

De PSW-A6 drukschakelaar is ontworpen voor gebruik op een printplaat en heeft daarom twee pinnen voor de elektrische aansluiting. Hij is leverbaar als normaal gesloten (NC) of normaal open (NO) contact.
De drukschakelaar wordt afgesteld met een schroef aan de bovenzijde.
Er zit geen beschermende behuizing voor deze drukschakelaar, zeker niet tegen vocht.

De drukschakelaar PSW-A6 is met name geschikt voor serieproductie waarbij het gewenste drukpunt bekend is of eenvoudig in een meetomgeving kan worden ingesteld. Bovendien is de PSW-A6 vanwege zijn kleine formaat en lage prijs bijzonder geschikt voor circuits met meerdere drukschakelaars.

De drukschakelaar PSW-A3 heeft drie 6,3 mm aansluitingen en is uitgevoerd als omschakelaar. De drukschakelaar wordt eenvoudig ingesteld met een draaiknop met een schaalverdeling die de ingestelde druk aangeeft. Deze drukschakelaar heeft een beschermende behuizing, is ingekapseld (met gemonteerd deksel) en voldoet aan beschermingsklasse IP 54.

De drukschakelaar PSW-A3 is bijzonder geschikt voor prototypes en voor de eenvoudige aanpassing en documentatie van systemen in het veld.

Drukverschilsensor PT3

Onze differentiële druksensor PT3 biedt de mogelijkheid om differentiële drukken te bewaken tegen lage kosten met aantrekkelijke technische gegevens.Dankzij het geïntegreerde display kan de werknemer de status van het systeem zien zonder dat hij de waarden voor de regeling hoeft af te lezen.Dankzij de achtergrondverlichting is dit ook mogelijk op onverlichte plaatsen.Aangezien het display geïntegreerd en voorgeconfigureerd is, zijn er geen knoppen nodig om het display aan te passen.De instelmogelijkheden zijn beschikbaar als schakelaars op de printplaat (meetbereik, eenheid, automatische nulstelling).De sensor biedt gelijktijdige uitgangen van 4-20mA en 0-10V, wat overeenkomt met volledige flexibiliteit in het gebruik van de signalen.De nauwkeurigheid van 1% is meer dan voldoende voor de kleine meetbereiken (maximum 1 mbar, 10 mbar, 100 mbar).Het meetbereik kan worden gecentreerd (bijv. -50 ~ 50 mbar) of op nul worden gezet (0 ~ 100 mbar).Ook kleinere meetbereiken kunnen worden ingesteld om de resolutie te verhogen (bijv. 75, 50, 25, 10 mbar voor PT3-211).Details zijn te vinden in het gegevensblad.In het algemeen biedt deze sensor een compleet systeem voor een verscheidenheid van toepassingen tegen een lage prijs.

€ 112,15*

Details

druksensor voor filterbewaking

Voor nauwkeurigere filterbewaking worden druksensoren gebruikt. Deze activeren niet alleen een alarm wanneer er een bepaalde drukval in het filter optreedt, maar zorgen er ook voor dat het systeem continu wordt bewaakt. Met een passend besturingssysteem kunnen de gegevens centraal worden geëvalueerd om zo de materiaalstroom van de vervangingsfilters eenvoudig te kunnen regelen.
De voorgestelde PT3-druksensor beschikt over een geïntegreerd display, zodat medewerkers op locatie direct toegang hebben tot de actuele meetwaarde. Bovendien beschikt deze druksensor over een 0 - 10 V- en een 4 - 20 mA-uitgang, wat integratie ondersteunt. Door het kleine meetbereik van -100 ~ +100 mbar heeft de sensor bovendien een hoge meetnauwkeurigheid in het relevante bereik. De sensor met display is voorgeconfigureerd en kan indien nodig via interne DIP-schakelaars naar nauwere drukbereiken worden omgeschakeld.
