Draaischuifvacuümpompen

 Een roterende schoepenvacuümpomp, ook gewoonlijk een schoepenpomp genoemd, is een pomp die met name wordt gebruikt waar een vacuüm moet worden bereikt tot een maximum van 0,0010 mbar.
Het is een verdringerpomp voor vloeistoffen en gassen met een druk- en zuigcycli process.
Het is verdeeld in rotor (cilinder) en stator (holle cilinder), waarbij de rotatieas van de rotor excentrisch ten opzichte van de stator is aangebracht.
Waar de rotor de binnenwand van de stator tussen de inlaat- en uitlaatopeningen raakt, bevindt zich het scheidingspunt tussen de druk- en zuigkamers.
De pomp wordt aangedreven door een geïntegreerde motor.
Als de pomp wordt aangedreven met gasballast, is het resultaat een betere condensaat bestendigheid.

Functieprincipe draaischuif Vacuümpompen:

Bewegende schuif in de rotor worden door de middelpuntvliedende kracht of veren naar buiten gedwongen tegen de statorwand, waarlangs ze glijden.
Dit principe maakt een technisch eenvoudige constructie van een draaischuifpomp mogelijk. In dit geval stroomt het op te zuigen gas in het volume verhoogd door de rotatie.
Maar alleen tot dat de kamer weer gesloten door de volgende schuif.
Het volume van het gas neemt weer af wanneer die verder draait.
Het gas wordt gecomprimeerd tot ongeveer 1050 mbar.
Deze lichte overdruk maakt het mogelijk dat het gas uit de pomp stroomt.
Een terugslagklep voorkomt dat het gas terugstroomt in de vacuümkamer wanneer de draaischuifpomp stilstaat.

(Schema: FU-Berlin; Fachbereich Biologie, Chemie, Pharmazie; organisch-chemisches Grundpraktikum; Gasballast)

Speciale kenmerken van het gasballastproces
De compressiekamer is via een Gasballast opening verbonden met een gasballastruimte.
Hier heeft het gas een druk hoger dan de druk in de compressiekamer en / of hoger dan de atmosferische druk.
Dit zorgt ervoor dat de vacuümpomp niet oververhit kan raken.

Voordeel van de werking van gasballast:
De schone lucht helpt bij het verwijderen van onzuiverheden uit de pompkamer.
Als gevolg van de hogere druk condenseert en als de klep correct is ingesteld, geen gassen meer in de pompkamer terecht komen.
De olie wordt niet extra belast door de gassen en heeft een langere levensduur.

Nadelen van de werking van gasballast:
Het vacuüm verslechtert enigszins.
Olie wordt als aerosol uit de pomp geblazen.
Een separator is verplicht om olieverlies te beperken.
Extra apparatuur vereist in de vorm van olie en waterafscheiders.
De extra lucht creëert gasbellen in de olie, waardoor de olie troebel lijkt in het kijkglas.
Voor de werking van de pomp is alleen het uiterlijk van de olie in rust cruciaal.
Enige tijd na het uitschakelen van de pomp, wanneer de bellen zijn opgelost, kan de olie in het kijkglas weer correct worden gecontroleert, op zuiverheid.

Typen draaischuifvacuümpompen

 Drooglopende draaischuifpomp:
Dit type roterende schoepenvacuümpomp heeft zelfsmerende rotorschoepen zodat de verdichting volledig droog is , daarom is hier geen apparatuur nodig.
Olievrije roterende schotvacuümpompen worden bijvoorbeeld gebruikt voor het aanzuigen van karton en houten panelen, evenals in orthopedische technologie.

 .

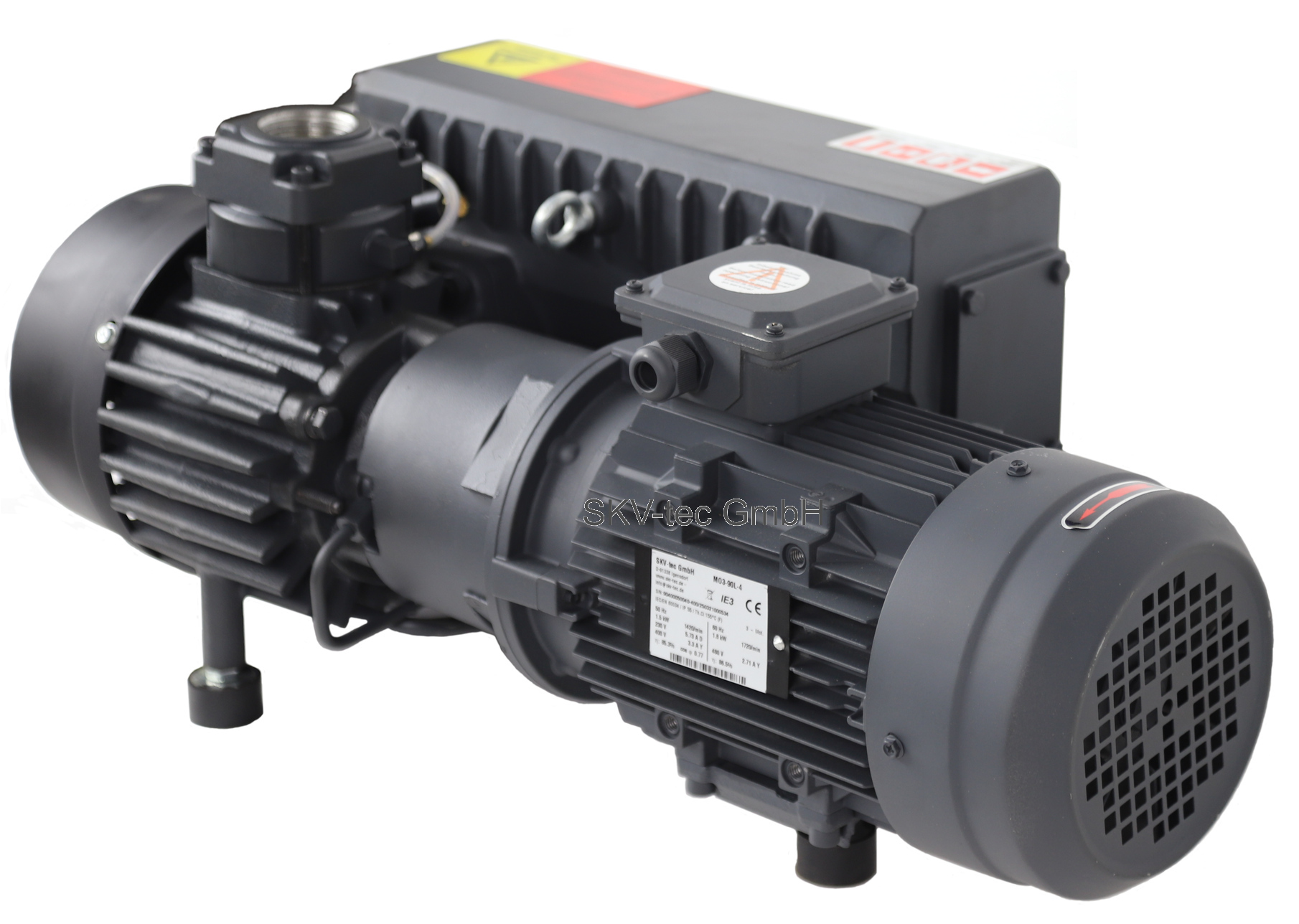

Oliegesmeerde draaischuifpompen:

 Een bijgevoegde olieafscheider met een scheidingssysteem met geïntegreerde olieterugvoer zorgt voor olievrije afvoerlucht.
Oliegesmeerde pompen worden gebruikt waar vochtige lucht moet worden afgezogen of een nog hoger vacuüm vereist is dan bij een drooglopende vacuümpomp met draaischuif.
Typische toepassingsgebieden zijn bijvoorbeeld medische technologie, extrusietechnologie, vacuümverpakking, vacuüm heffen en ontgassen van gietmassa.
