SKV (HS) met 165 m³/h
| Hoeveelheid | Prijs per eenheid |
|---|---|
| Tot 2 |
€ 1.005,00*
|
| Vanaf 3 |
€ 904,50*
|
Overgang van IE2 naar IE3-modellen
-> IE2-modellen niet meer leverbaar
Productnummer:
SKV-HS-165-3-816

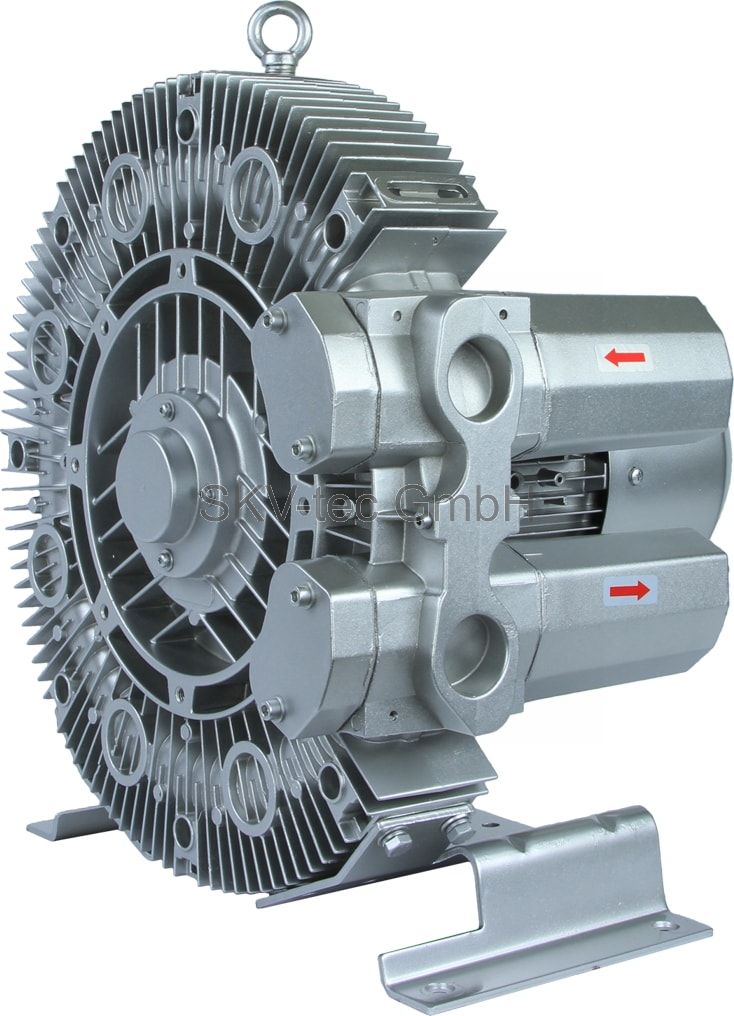

Productinformatie "SKV (HS) met 165 m³/h"
1-traps hogedruk-zijkanaalcompressor met de volgende technische specificaties bij 50 Hz:
Luchtvolume: 165 m³/h
Aansluiting schroefdraad: G 1¼"
| Aantal fasen: | 3 |
3 |
| Spanning¹: |
6 |
7 |
| Energie-efficiëntie klasse: |
IE2 |
IE2 |
| Stroom: (A) |
4,4 |
7,6 |
| Motorvermogen: (kW) |
2,2 |
4,0 |
| Drukbedrijf max.: (mbar) |
350 |
480 |
| Vacuümbedrijf max: (mbar) |
340 |
340 |

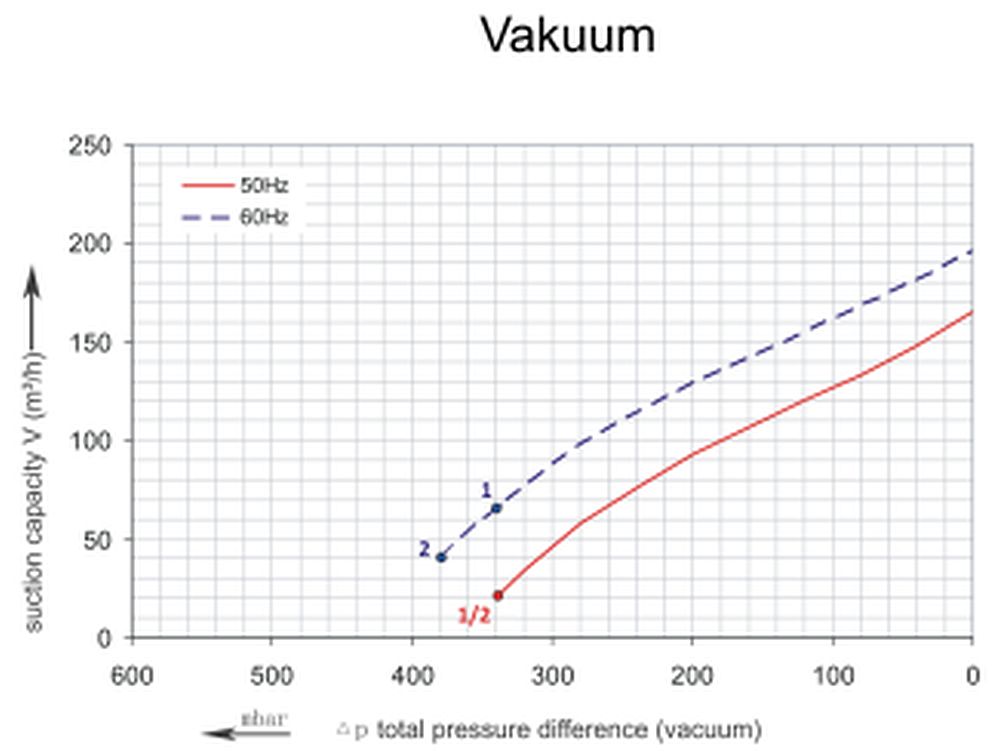

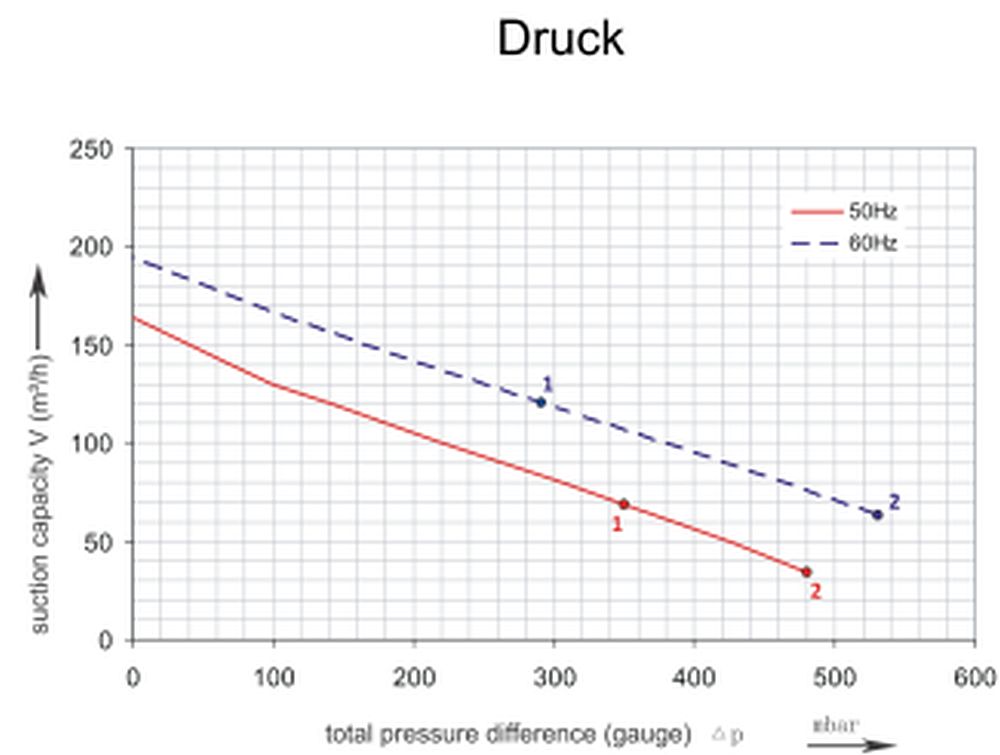

| Curvepoint: |
1 |
2 |
| SKV-HS-165- |
3-816 |
3-847 |
¹ Motor spanningsbereik:
1 = 200 - 240 V
5 = 115 V / 230 V
6 = 200 - 240 VΔ / 345 - 415 VY
7 = 345 - 415 VΔ / 660 - 720 VY
IE2-motoren met UL-goedkeuring
Stuur ons een e-mail voor 3D-tekeningen / STEP-bestanden..
Beschikbare downloads:
Accessoires
T-stuk G 1¼" voor RV01 / RV02 / RV125
€ 33,99*
geschikt voor: zijkanaalventilator met G 1¼" aansluiting schroefdraad
functie: Voor de installatie van een veiligheidsventiel (druk of vacuüm) is een T-stuk nodig. Een dubbele nippel is voorzien voor directe montage op de zijkanaalventilator.
technische specificatie:
Verbindingen:
1x Externe draad 1¼" aansluiting op zijkanaalventilator (d.m.v. dubbele nippel)1x Binnendraad 1¼" aansluiting van het veiligheidsventiel1x Binnendraad 1¼" aansluiting van de druk-/vacuümtoepassing
Materiaal:
Gegalvaniseerd smeedbaar gietijzer (T-verbinding) / PVC-U (dubbele nippel)
geschikt voor:
SKV-NS-50 / SKV-NS-70 / SKV-NS-80 / SKV-NS-95SKV-ND-88 / SKV-ND-120alle SKV-HS (-47 tot -165)alle SKV-HD (-47 tot -165)SKV-HT-120
Geluiddemper G 1¼" metal
Van
€ 48,20*
Extra geluiddemper voor zijkanaalcompressor met G 1¼" aansluitschroefdraad
geschikt voor: Zijkanaalventilator in druk- en vacuümbedrijf
Functie: De zijkanaalventilatoren zijn uitgerust met geluiddempers aan zowel de afvoer- als de zuigpoort. De bijbehorende geluidsdrukniveaus van de respectievelijke modellen kunnen uit de datasheets worden gehaald. Afhankelijk van de configuratie kunnen echter verdere geluidsisolerende maatregelen nodig zijn. Onze extra dempers kunnen eenvoudig in serie worden geschakeld met de fabrieksdempers, de installatie is mogelijk via de fabrieksschroefdraadflenzen. Afhankelijk van de configuratie kan het geluidsdrukniveau worden verlaagd met ~ 3dB(A) met de korte extra geluiddempers en met ~ 5dB(A) met de langere.
technische gegevens:
Uitvoering:
Aansluiting G 1¼" (aan beide zijden)
Afmetingen (diameter C / lengte A):
70 mm / 210 mm of 420 mm
geschikt voor:
SKV-NS-80 / SKV-NS-95SKV-ND-88 / SKV-ND-120alle SKV-HS / -HD / -HT
In-line filter G 1½"
Van
€ 83,12*
In-line filter voor zijkanaalventilatoren en schottenvacuümpompen met schroefdraadaansluiting G 1½"
geschikt voor Zijkanaalventilatoren en draaischuifvacuümpompen in vacuümbedrijf
Functie: Het gebruik van een filter ter bescherming van de zijkanaalventilatoren en de schottenvacuümpompen is verplicht. De pompen werken met zeer kleine spleten voor de compressie, zodat doordringend vuil het apparaat zou beschadigen. In het geval van draaischuifvacuümpompen zou dit ook leiden tot verontreiniging van de bedrijfsvloeistoffen.
Technische specificaties:
Luchtvolume:
192 m³/h
geschikt voor:
G 1 1/4":
SKV-NS-95 / SKV-ND-120SKV-HS-120 / SKV-HS-165SKV-HD-120 / SKV-HD-165SKV-HT-120 / SKV-HT-170
G 1 1/2":
SKV-NS-145 / SKV-ND-150
Let op: de doorloopfilters worden standaard zonder opzetstukken geleverd!
Veiligheidsklep RV125 (G 1¼" / Veer V1)
Van
€ 55,62*
Veiligheidsklep RV125 voor zijkanaalventilatoren met G 1¼" aansluitschroefdraad
geschikt voor: zijkanaalventilator in druk- of vacuümbedrijf
Functie: De zijkanaalcompressoren worden gekoeld door de externe motorventilator en door de lucht die in het zijkanaal moet worden getransporteerd. Daarom is een veilige en correcte werking alleen mogelijk als gewaarborgd is dat de zijkanaalcompressor onder het maximaal toelaatbare drukverschil werkt. Het gebruik van een veiligheidsventiel zorgt ervoor dat er vanaf een instelbaar drukverschil altijd voldoende luchtvolume beschikbaar is om het apparaat te koelen.
technische gegevens:
Uitvoering:
Druk of vacuüm instelbaar via veervoorspanning(niet vooraf ingesteld!)
Toepassing:
om een maximale druk of vacuüm te beperken
Veer:
V1
Materiaal van de kast:
Aluminium
Opties:
- zonder zuigfilter: drukwerking (beperkt, ook mogelijk in vacuümwerking)- met zuigfilter: vacuümwerking
geschikt voor:
SKV-NS-80SKV-NS-95SKV-ND-88SKV-ND-120SKV-HS-47 tot -HS-165SKV-HD-47 tot -HD-165
Installatie-instructies
Let op:
de juiste T-stukken voor de installatie bestellen
Het drukbereik kan variëren afhankelijk van het gebruikte SKV-model en de bedrijfsmodus!
Persoonlijk naambordje
€ 15,00*
Uw eigen typeplaatje voor zijkanaalventilatoren en draaischuifvacuümpompen
De volgende opties zijn mogelijk: - Invoer van uw bedrijfsgegevens - Specificatie van uw eigen modelaanduiding op aanvraag - Neutrale (gepersonaliseerde) gebruiksaanwijzing op aanvraag - Neutrale verpakking en verzending met uw leveringsbon (in kleur gedrukt op DIN A4-papier)
Let op: voor het maken van dit typeplaatje hebben we de volgende volmacht nodig!
Aanzuigfilter G 1¼" (G 2") met boog
Van
€ 141,68*
Aanzuigfilter (met metalen kap) G 2" met boog en reductie tot G 1¼" voor zijkanaalventilatoren
geschikt voor zijkanaalventilatoren in drukbedrijf
Functie: De zijkanaalventilatoren werken met zeer kleine spleten voor de compressie, daarom is het gebruik van een filter verplicht.
technische specificatie:
Luchtvolume:
300 m³/h
geschikt voor:
SKV-HS-165SKV-HD-165SKV-HT-170
Slang-adapter G 1¼"
Van
€ 11,85*
Functie: Slang-adapter voor zijkanaalventilatoren met G 1¼" aansluitschroefdraad
Technische specificaties:
Slangendiameter:
32 mm
38 mm
40 mm
50 mm
60 mm
Verbindingsdimensie:(deels met reductie)
1" → 1¼"
1¼"
1¼"
1¼"
1¼"
Materiaal:
PVC-U
Al
PVC-U
PVC-U
PVC-U
geschikt voor:
SKV-NS-55 tot SKV-NS-95SKV-ND-88 tot SKV-ND-120SKV-HS-47 tot SKV-HS-165SKV-HD-47 tot SKV-HD-165SKV-HT-120 en SKV-HT-170
PUR - luchtslang
Van
€ 14,10*
PUR - luchtslang met diameter 32 mm - 115 mm
geschikt voor: zijkanaalventilator in vacuüm- en drukbedrijf
Functie: De PUR-slangen met spiraalversterking zijn geschikt voor vele toepassingen, omdat ze druk- en vacuümbestendig zijn.Deze kwaliteit wordt bijvoorbeeld ook gebruikt voor het transport van plastic granulaten.
technische gegevens:
Type:
hoogwaardige PUR-slang met spiraalvormige versterking
Eigenschappen:
binnenzijde relatief glad, buitenzijde gegolfdflexibelvlamwerend (DIN 4102 B1)Temperatur: -40°C bis +90°Cantistatisch < 10⁹ Ohmzeer slijtvastFarbe: doorschijnend
Slangmaten:
DN: 32 / 38 / 40 / 45 / 50 / 60 / 80 / 100 / 115 mm
SKV-HS-165-3-916
Motorbeveiligingsschakelaar 4 - 6,3 A (400V)
Van
€ 28,32*
geschikt voor: zijkanaalventilatoren en draaischuifvacuümpompen
Functie: Volgens de norm DIN EN 60204-1 moeten motoren met een nominaal vermogen van meer dan 0,5 kW worden beschermd tegen oververhitting. Dit geldt voor het merendeel van onze zijkanaalventilatoren. Een motorbeveiligingsschakelaar biedt zowel een overbelastingsbeveiliging als een kortsluitingsbeveiliging voor de kabels en leidingen. Als er een ontoelaatbare stroomtoename is, bijv. door overbelasting of blokkering van de motor, schakelt de motorbeveiligingsschakelaar alle actieve geleiders uit. Een motorbeveiligingsschakelaar kan geen bescherming bieden tegen oververhitting of fase-uitval, er moeten verdere maatregelen worden genomen.
technische specificatie:
Type:
400 V (3~)
Nominale stroom:
4,0 - 6,3 A
Opties:
- Motorbeveiligingsschakelaar- Motorbeveiligingsschakelaar met kunststof behuizing (IP 55)- Motorbeveiligingsschakelaar met kunststof behuizing en 3 m aansluitkabel (bedraad)
400 V aansluitkabel
Van
€ 30,90*
400 V aansluitkabel voor zijkanaalventilator
Type:
400 V 16A CEE-stekker met 3 m of 5 m kabel
Noot:
Volgens de norm EN 60204-1 moet een elektromotor met een nominaal vermogen van meer dan 0,5 kW worden beschermd tegen ontoelaatbare verwarming. Het gebruik van een motorbeveiligingsschakelaar beschermt de motor tegen zowel overbelasting als kortsluiting.Directe bekabeling zonder motorbeveiligingsschakelaar is alleen mogelijk volgens deze norm.
Frequentieomvormer 2,2 kW - Inveor M
Van
€ 846,78*
geschikt voor: Zijkanaalventilatoren en draaischuifvacuümpompen

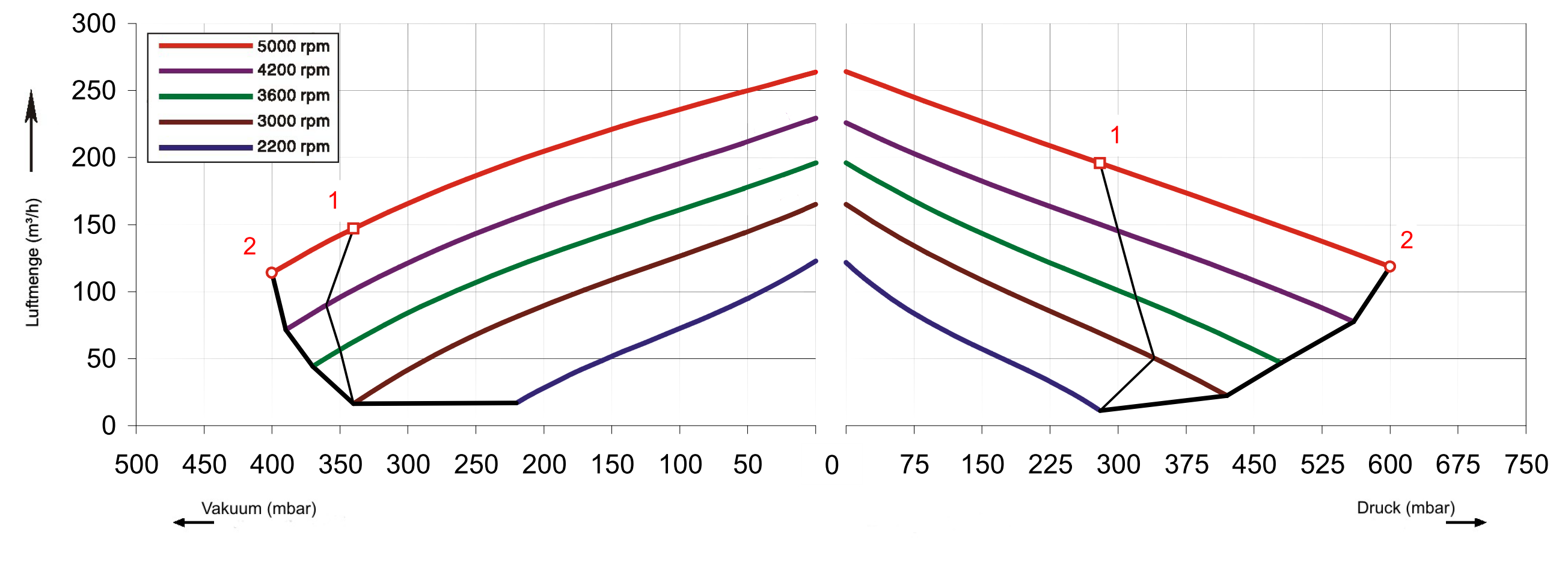

Functie: Een groot deel (zie beperkingen) van onze zijkanaalcompressoren kan worden bediend met frequentieomvormers.Op deze manier kunnen de mogelijke werkingspunten worden uitgebreid door de frequentie te variëren afhankelijk van het model.
technische gegevens:
elektrisch vermogen:
2,2 kW (400 V)
nominale stroom uitgang (eff.):
5,6 A
uitrusting:
- Er kunnen verschillende bedieningsopties worden geselecteerd (zie opties)- snelle en eenvoudige configuratie- EMC volgens DIN-EN-61800-3: C2- Beschermingsklasse: IP 65 (vanaf 11 kW: IP 55)- Koeling: passief gekoeld (vanaf 11 kW: actief gekoeld)- diverse beveiligingsfuncties (zie gegevensblad)- Ingang voor Bimetaal-schakelaar- geïntegreerde ethernet- en veldbusopties (op aanvraag)
Uitvoering:
Frequentieomvormer wordt alleen gemonteerd en bedraad geleverd aan de zijkanaalventilator
Opties:
- Standaard: met geïntegreerde potentiometer zonder spel- MMI-optie: met geïntegreerde potentiometer en spel (op aanvraag)- Toetsenbord: met geïntegreerd membraantoetsenbord zonder spel (op aanvraag)
Let op:
alleen de SKV modellen met 230/400V (motoraanduiding -XX6) kunnen worden aangestuurd vanaf 37 tot 87 Hz!
de SKV-modellen met 400/690V (motorcode -XX7) kunnen alleen worden geregeld vanaf 37 tot 60 Hz (met verlies van vermogen)!
de werking van de frequentieomvormers is alleen toegestaan met een aardlekschakelaar (type B) (zie toebehoren)
Frequentieomvormers zijn speciale bestellingen en daarom uitgesloten van retourzending!
Frequentieomvormer 3,0 kW - Inveor M
Van
€ 960,77*
geschikt voor: Zijkanaalventilatoren en draaischuifvacuümpompen
Functie: Een groot deel (zie beperkingen) van onze zijkanaalcompressoren kan worden bediend met frequentieomvormers.Op deze manier kunnen de mogelijke werkingspunten worden uitgebreid door de frequentie te variëren afhankelijk van het model.
technische gegevens:
elektrisch vermogen:
3,0 kW (400 V)
nominale stroom uitgang (eff.):
7,5 A
uitrusting:
- Er kunnen verschillende bedieningsopties worden geselecteerd (zie opties)- snelle en eenvoudige configuratie- EMC volgens DIN-EN-61800-3: C2- Beschermingsklasse: IP 65 (vanaf 11 kW: IP 55)- Koeling: passief gekoeld (vanaf 11 kW: actief gekoeld)- diverse beveiligingsfuncties (zie gegevensblad)- Ingang voor Bimetaal-schakelaar- geïntegreerde ethernet- en veldbusopties (op aanvraag)
Uitvoering:
Frequentieomvormer wordt alleen gemonteerd en bedraad geleverd aan de zijkanaalventilator
Opties:
- Standaard: met geïntegreerde potentiometer zonder spel- MMI-optie: met geïntegreerde potentiometer en spel (op aanvraag)- Toetsenbord: met geïntegreerd membraantoetsenbord zonder spel (op aanvraag)
Let op:
alleen de SKV modellen met 230/400V (motoraanduiding -XX6) kunnen worden aangestuurd vanaf 37 tot 87 Hz!
de SKV-modellen met 400/690V (motorcode -XX7) kunnen alleen worden geregeld vanaf 37 tot 60 Hz (met verlies van vermogen)!
de werking van de frequentieomvormers is alleen toegestaan met een aardlekschakelaar (type B) (zie toebehoren)
Frequentieomvormers zijn speciale bestellingen en daarom uitgesloten van retourzending!
SKV-HS-165-3-847
Motorbeveiligingsschakelaar 6,3 - 10 A (400V)
Van
€ 28,32*
geschikt voor: zijkanaalventilatoren en draaischuifvacuümpompen
Functie: Volgens de norm DIN EN 60204-1 moeten motoren met een nominaal vermogen van meer dan 0,5 kW worden beschermd tegen oververhitting. Dit geldt voor het merendeel van onze zijkanaalventilatoren. Een motorbeveiligingsschakelaar biedt zowel een overbelastingsbeveiliging als een kortsluitingsbeveiliging voor de kabels en leidingen. Als er een ontoelaatbare stroomtoename is, bijv. door overbelasting of blokkering van de motor, schakelt de motorbeveiligingsschakelaar alle actieve geleiders uit. Een motorbeveiligingsschakelaar kan geen bescherming bieden tegen oververhitting of fase-uitval, er moeten verdere maatregelen worden genomen.
technische specificatie:
Type:
400 V (3~)
Nominale stroom:
6,3 - 10,0 A
Opties:
- Motorbeveiligingsschakelaar- Motorbeveiligingsschakelaar met kunststof behuizing (IP 55)- Motorbeveiligingsschakelaar met kunststof behuizing en 3 m aansluitkabel (bedraad)
400 V aansluitkabel
Van
€ 30,90*
400 V aansluitkabel voor zijkanaalventilator
Type:
400 V 16A CEE-stekker met 3 m of 5 m kabel
Noot:
Volgens de norm EN 60204-1 moet een elektromotor met een nominaal vermogen van meer dan 0,5 kW worden beschermd tegen ontoelaatbare verwarming. Het gebruik van een motorbeveiligingsschakelaar beschermt de motor tegen zowel overbelasting als kortsluiting.Directe bekabeling zonder motorbeveiligingsschakelaar is alleen mogelijk volgens deze norm.
Frequentieomvormer 4,0 kW - Inveor M
Van
€ 1.078,77*
geschikt voor: Zijkanaalventilatoren en draaischuifvacuümpompen
Functie: Een groot deel (zie beperkingen) van onze zijkanaalcompressoren kan worden bediend met frequentieomvormers.Op deze manier kunnen de mogelijke werkingspunten worden uitgebreid door de frequentie te variëren afhankelijk van het model.
technische gegevens:
elektrisch vermogen:
4,0 kW (400 V)
nominale stroom uitgang (eff.):
9,5 A
uitrusting:
- Er kunnen verschillende bedieningsopties worden geselecteerd (zie opties)- snelle en eenvoudige configuratie- EMC volgens DIN-EN-61800-3: C2- Beschermingsklasse: IP 65 (vanaf 11 kW: IP 55)- Koeling: passief gekoeld (vanaf 11 kW: actief gekoeld)- diverse beveiligingsfuncties (zie gegevensblad)- Ingang voor Bimetaal-schakelaar- geïntegreerde ethernet- en veldbusopties (op aanvraag)
Uitvoering:
Frequentieomvormer wordt alleen gemonteerd en bedraad geleverd aan de zijkanaalventilator
Opties:
- Standaard: met geïntegreerde potentiometer zonder spel- MMI-optie: met geïntegreerde potentiometer en spel (op aanvraag)- Toetsenbord: met geïntegreerd membraantoetsenbord zonder spel (op aanvraag)
Let op:
alleen de SKV modellen met 230/400V (motoraanduiding -XX6) kunnen worden aangestuurd vanaf 37 tot 87 Hz!
de SKV-modellen met 400/690V (motorcode -XX7) kunnen alleen worden geregeld vanaf 37 tot 60 Hz (met verlies van vermogen)!
de werking van de frequentieomvormers is alleen toegestaan met een aardlekschakelaar (type B) (zie toebehoren)
Frequentieomvormers zijn speciale bestellingen en daarom uitgesloten van retourzending!
